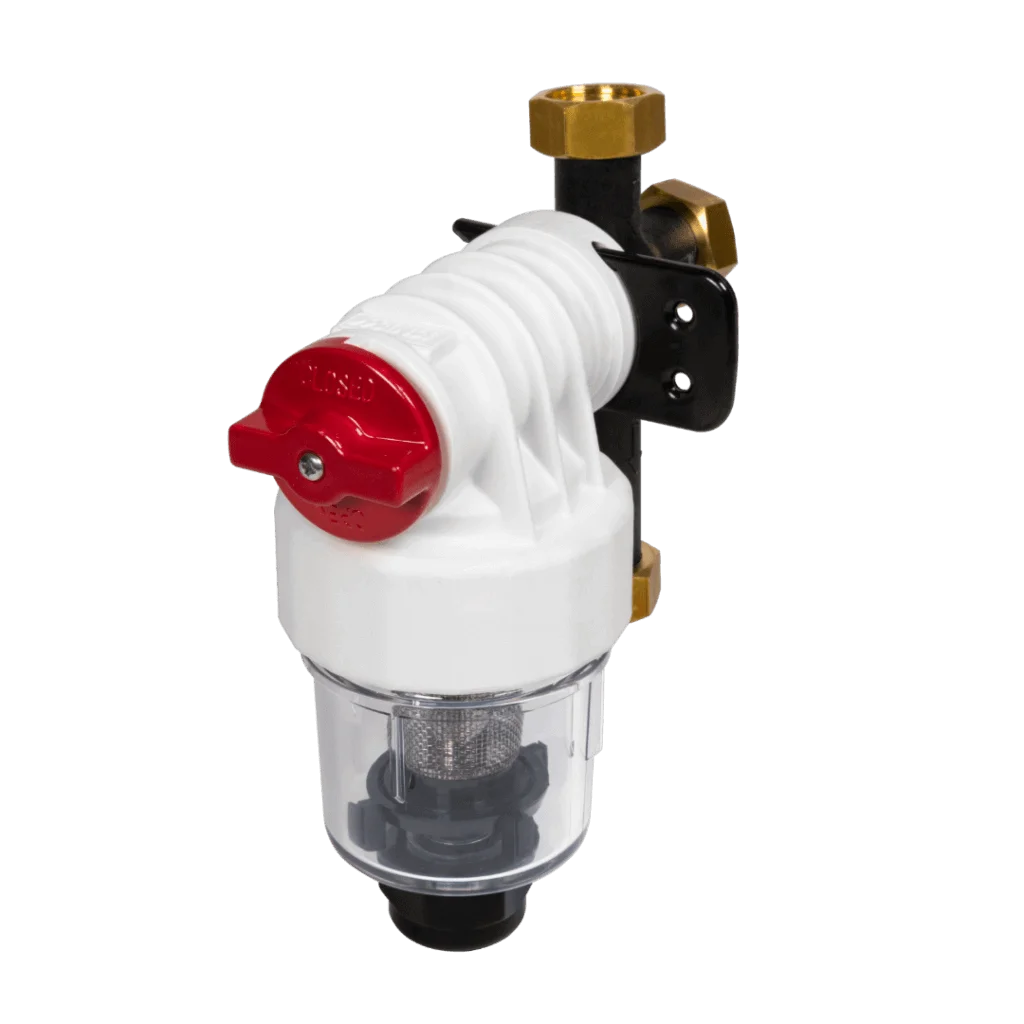

EASYMAG MINI 3/4″ MAGNETNI FILTER ZA MULJ
9.216,00 RSD
- Magnetni filter za mulj – 3/4″
- Ugradnja ispod kotla
Opis
EASY MAG FILTER ZA MULJ 3/4″
Magnetni filter za odvajanje mulja EasyMag mini sa direktnim priključkom ispod kotla uklanja sve cirkulišuće nečistoće, kako magnetne tako i nemagnetne. Poboljšava energetsku efikasnost i produžava vek trajanja kotla, kao i celog centralnog sistema grejanja.
EasyMag mini je najbolje rešenje za brzo uklanjanje svih nečistoća unutar sistema grejanja, kako magnetnih tako i nemagnetnih materija nastalih usled korozije tokom normalnog rada sistema.
Smanjene dimenzije EasyMag mini filtera i slobodno podesivi trosmerni priključak od 360° omogućavaju ugradnju ispod kotla, čak i tamo gde je prostor za instalaciju vrlo uzak i gde drugi filteri ne mogu da se povežu.
Kroz obavezan put vode, fluid je primoran da prolazi kroz više zona koje menjaju njegovo kretanje i filtriraju sadržaj. Nagla promena preseka usporava fluid i suspendovane čestice, omogućavajući filterskoj mrežici i magnetu unutar nje da privuku sve gvozdene i negvozdene nečistoće.
Karakteristike
TEHNIČKE SPECIFIKACIJE EASY MAG FILTER
| 3-smerni ulazno/izlazni priključak | ULAZ 3/4″ Ž – IZLAZ 3/4″ Ž |
| Maksimalni pritisak | 3 bara |
| Filtracija | 800 µm |
| Protok | 3,5 m³/h |
| Temperatura | 0–90 °C |
| Ugrađeni zaporni ventil | DA |
| Dimenzije | V: 185 mm, D: 110 mm, Š: 140 mm |
PREDNOSTI (BENEFITI)
- Smanjuje koroziju
- Zadržava nečistoće i naslage magnetnih i nemagnetnih materija u vodi sistema grejanja
- Produžava vek trajanja kotla i cirkulacione pumpe
- Može se koristiti i za doziranje aditiva
- Izuzetno kompaktan
- Brza i jednostavna ugradnja i održavanje
- Lako se čisti
OSTALE PREDNOSTI
- Jedini magnetni filter za uklanjanje mulja na tržištu koji omogućava čišćenje čak i dok sistem radi, zahvaljujući „shunt“ (obilaznoj) filtraciji
- Ugrađeni filter
- Lako se čisti
- Providna posuda za vizuelnu kontrolu
- Priključak od 3/4″ slobodno obrtljiv za 360°, bez fiksnih ili 90° pokreta
- Bez zavrtnjeva i navrtki za skidanje/postavljanje tela za doziranje za 5 sekundi, zahvaljujući EasyFit sistemu
- Jednostavna montaža na bilo koji model kotla, zahvaljujući patentiranom univerzalnom trosmernom priključku (2 ulaza, 1 izlaz)
- Mogućnost direktnog pričvršćivanja na nosač kotla bez dodatnih spojnica, čaura ili nipli
PRINCIP „SHUNT“ (OBILAZNE) FILTRACIJE
Zadatak filtera je da zadrži suspendovane čestice iz tečnosti. Teoretski, bilo bi poželjno propustiti tečnost kroz sito sa izuzetno malim otvorima kako bi se uklonilo što više čestica. Međutim, takvo sito bi se vrlo brzo začepilo, a filterski element bi izazvao nedopustiv pad pritiska.
U otvorenom kolu (npr. sistem pijaće vode) sva tečnost prolazi kroz filterski element, jer je neophodno da se uklanjanje čestica odvija u jednom, jedinstvenom prolazu. Ovaj sistem filtracije ima nedostatke: filter i prateći priključci moraju biti dimenzionisani za maksimalni protok (veći troškovi i prostor), a pad pritiska raste kako se filter začepljuje, sve dok protok potpuno ne stane.
Nasuprot tome, u zatvorenom kolu, gde tečnost stalno cirkuliše, samo deo protoka se tretira. Ipak, sistem uspeva da zadrži suspendovane čestice jer je tečnost uvek ista i pre ili kasnije mora proći kroz filterski element. Prednosti su očigledne: može se ugraditi znatno manji filter (manji troškovi i prostor), a izbegava se smanjenje protoka i začepljenje koje bi blokiralo cirkulaciju. Ovaj „shunt“ sistem se intenzivno koristi kod velikih industrijskih postrojenja (npr. sistem podmazivanja motora velikih brodova) i posebno je pogodan za sisteme grejanja i toplotne pumpe.
EasyMag — Sistem usvojen za EasyMag filter za uklanjanje mulja zasniva se na „shunt“ filtraciji. Unutar priključnog elementa nalazi se jedinstveni sistem upravljanja protokom, zahvaljujući kojem filterski element i magnet obrađuju samo deo protoka. Tečnost je ipak podvrgnuta kontinuiranom prečišćavanju jer sistemi toplotnih pumpi neprekidno recirkulišu. Osim toga, sprečava se smanjenje protoka i/ili kvar sistema usled začepljenja, do čega inače neizbežno dolazi u slučaju lošeg održavanja.
PRIMENA I UPOTREBA
EasyMag mini nudi praktično i efikasno rešenje kod kućnih kotlova ugrađenih u malim prostorima gde nije moguća ugradnja standardnog filtera za uklanjanje mulja.
Preporučuje se ugradnja EasyMag mini na povratnom vodu, na ulazu kotla, radi zaštite od nečistoća unutar sistema grejanja, naročito tokom faze pokretanja. Zahvaljujući dizajnu, EasyMag mini se može ugraditi bez razlike, sa telom kertridža/nosača magneta okrenutim napred ili nadole.
Šta je potrebno za ugradnju: standardan vodoinstalaterski alat za razne vrste priključaka.
PRAVILNA UGRADNJA
- Ugraditi trosmerni priključak u sistem prema smeru strelica
- Postaviti O-prsten na priključak i povezati telo EasyMag mini filtera laganim okretanjem
- Umetnuti „viljušku“ da bi se priključak pričvrstio za telo filtera
- Polako okrenuti ručicu na OPEN (otvoreno)
Zahvaljujući trosmernom priključku slobodno obrtljivom za 360°, EasyMag mini je pogodan za sve vrste ugradnji.
ODRŽAVANJE
- Postaviti ručicu na CLOSED (zatvoreno)
- Odviti čep ispod posude i pustiti da voda isteče
- Odviti i skinuti posudu sa glave filtera
- Izvaditi magnet sa kertridžom iz posude
- Skinuti filtersku mrežicu sa magneta i isprati je vodom
- Očistiti unutrašnjost posude od svih naslaga
- Očistiti magnet krpom
- Vratiti magnet i filtersku mrežicu na nosač i postaviti ih u posudu prethodno napunjenu vodom ili odgovarajućim hemijskim sredstvom
- Centrirati mrežicu u odgovarajućem kućištu glave filtera, ručno zavrnuti posudu do blagog otpora — nije potrebno jako pritezati
- Postaviti ručicu na OPEN (otvoreno)
Pri svakom rastavljanju, O-prstenove premazati silikonskom mašću.
SADRŽAJ PAKOVANJA
- Kompletan EasyMag Mini filter za uklanjanje mulja, sastavljen od 2 dela — posude i glave
- Trosmerni priključak
- Havarijski (rezervni) čep*
- Zaptivni čep za treći priključak
- Filterska mrežica i magnet
